Рама и подвеска, ходовая часть автомобилей УАЗ

Общая информация

Рессоры

Амортизаторы

Рама, кенгурины, лифтовка

Какая подвеска у различных моделей автомобилей УАЗ?

Подвеска всех моделей полностью зависимая (т. е. и спереди, и сзади мосты). До 1994 г. все УАЗы выпускались только с рессорной подвеской. Сейчас "козлики" (3151*) выпускаются как с рессорной, так и с пружинной подвеской.
У а/м с пружинной подвеской (модели с индексом -10) спереди установлены пружины с двумя продольными и одной поперечной штангами, сзади - так называемые малолистовые рессоры (из трех листов). Грузоподъемность машин на пружинной подвеске составляет 650 кг. Передние амортизаторы на машинах с пружинной подвеской короче на 25 мм, чем штатные.
У всех а/м с рессорной подвеской спереди 8 листов, сзади либо 7 (обычный "гражданский" вариант), либо 9 листов ("усиленные", "военные"). Грузоподъемность а/м на "усиленных" рессорах на 200 кг больше, чем на обычных(?), и задняя часть кузова приподнята несколько больше.
На гражданские мосты устанавливаются как рессорная (в т. ч. усиленная), так и пружинная подвеска. На обычные военные мосты устанавливаются только рессоры. На моделях с длинными военными мостами (а/м 3159* "Барс" и широкобазные 316*) устанавливается только пружинная подвеска.

См. также Модели автомобилей УАЗ и сравнение военных и гражданских мостов.

Какая лучше подвеска рессорная или пружинная?

Может, на пружинках и мягче, но грузоподъемность снижается с 850 кг до 650 кг. Некоторые торгующие фирмы не берут УАЗы с пружинками на реализацию, так как пружины часто ломаются еще в гарантийный период. Так что подумай, лично я нисколько не жалею.

Бери с рессорами - дубовая и неубиваемая конструкция. Я не заметил разницы на шоссе при езде на пружинах, а вот недежность пружин весьма сомнительна.

Пружины - вещь, может, и хорошая, но лично меня крайне разочаровал тест в "За рулем" - пружины вкупе со стабилизатором почти вдвое уменьшают ход колеса, а соответственно, приближают сладостный момент диагонального вывешевания.

А можно ли убирать листы из рессор для получения более мягкой подвески?

Сам лично спереди оставил три длинных листа, при этом подвеска стала намного мягче (через трамвайные пути практически переплывает), но на ямах - бывает, и пробъет до отбойников. Поэтому хочу добавить хотя бы по листу, а заднюю еще не перекидывал.

Дело в том, что такая доработанная подвеска не столько мягче, сколько слабее, следовательно, машина садится ниже, а у УАЗа ход подвески и так маленький! Пробои, по моему мнению, вскоре скажутся на мостах (шкворни) или выплывут в виде лопнувших коренных листов. Так что я бы не советовал на такой машине ездить по трамвайным путям и бездорожью.

Можно ли поменять 9 листовые рессоры на новые 4-х листовые?

Они НЕВЗАИМОЗАМЕНЯЕМЫЕ!
Длиннее они! Это даже снаружи видно- опоры серег сдвинуты к самым концам лонжеронов рамы, думаю, что и пальцы передних опор стоят "тоже не там".

Надысь в магазине увидел комплект (12 шт.) фторопластовых прокладок между листами рессор для "Волги". Может, кто посоветует, стоит ли их ставить в УАЗовские рессоры? Каждая прокладка толщиной 3 мм, длинной - 100-120 мм, шириной - с рессору. Не поломаются ли они на морозе? Хотя я слышал, что у фторопласта коэффициент трения такой же, как у мокрого льда.

Стоит-стоит, рессоры мягче становятся и не скрипят, а то у меня после снега дня два постоит - и скрипит потом полдня, хотел сам сделать - но раз уже появились - будем искать.

Рессоры предназначены для смягчения ударов от наезда на кочки или ямы. Но рессоры, как и пружины, имеют одно очень нехорошее свойство - продолжают колебаться после проезда через кочку. Для того, чтобы погасить колебания, придумали аммортизаторы. Жесткость рессоры зависит от трения между пластинами. При попадании в межлистовое пространство грязи, пыли, влаги и т. д. трение резко увеличивается и рессора становится монолитной. Если много свободного времени, то можно каждый год снимать рессоры и смазывать листы. Прокладки же, устанавливаемые на концах листов, не ржавеют и образуют небольшой зазор между листами рессор, и грязь оттуда сама выпадет.

Только не ставь фторопластовые проставки под рессоры, а поставь обычные, Волговские. Со фторопластовыми машина хуже держит дорогу (именно УАЗ).

Сверлил рессору победитовым сверлом (нашим, а не буржуйским - у них не тот угол заточки). Лучше сверлить последовательно сверлами 6,7,8,9,10 мм). Проставки брал от Волги. Стяжные хомуты нужны длиннее (можно сделать их на универсальный размер - они становятся многоразовыми). Я брал из стальной пластины подходящей толщины.

Доработка рессор УАЗ

Вариант 1
Идея доработки состоит в том, чтобы между листами был зазор, достаточный для самоочистки и проветривания рессор при движении. Для переделки рессор понадобится четыре коренных листа от ГАЗ-53 (в них есть отверстие под стяжной болт) и болгарка.
Рессоры снимаются и полностью разбираются. От передней рессоры оставляем коренной и подкоренной листы, а также один лист около 40 см, от задней - коренной, подкоренной и два листа по 40 см. Из оставшихся листов делаем "прокладки" - обрезаем их болгаркой примерно до 15 см (чтобы после сборки они выступали за стремянки).
Сборка переднего пакета ("сверху вниз"): коренной лист УАЗ, прокладка, подкоренной УАЗ, прокладка, 40 см лист, прокладка, коренной лист от ГАЗ-53.
Сборка заднего пакета: коренной лист УАЗ, прокладка, подкоренной лист УАЗ, прокладка, 40 см лист, прокладка, еще 40 см лист, прокладка, лист от ГАЗ-53.
Лист от ГАЗ требуется укоротить болгаркой так, чтобы он был немного (на 10 см) длинее коренного УАЗовского. Также в месте прохождения стремянок в листе делаем вырезы R=1 см (т. к. лист шире). Все скрепляем стяжным болтом. Снизу через прокладку можно установить еще один лист от ГАЗона - это повышает грузоподъемность, но снизит мягкость хода.

Вариант 2
Пакет рессор - Волговский, а коренной лист - УАЗкин. Слышал, что после такой доработки рессор значительно улучшается плавность хода! Еще можешь поставить дополнительный подкоренной лист с резиновыми отбойниками (так, как делают на Волгах) для увеличения грузоподъемности.

Вариант 3
Переборку сначала делал, как в Уазбуке написано. Купил 1-й лист рессоры ГАЗ-53 (передние) для передка (на задок не подойдут - короткие), больше новых деталей не покупал. Старые рессоры правил рихтовкой.

Спереди оставлял коренной, проставка 15 см, подкоренной, проставка 15 см, третий (на нем стоят скобы, чтобы рессора не разъезжалась), проставка, потом лист 60 см и 40 см, под ними лист ГАЗ-53. Получилось высоковато да и жесковато, но, думаю, еще просядут. На мой взгляд, чтобы было помягче, лист 60 см можно убрать, а 40 поставить под ГАЗоновский.

С задней подвеской сделал следующее - провел рихтовку старых листов и собрал таким пакетом: коренной, проставка (15 см из куска рессоры), подкоренной, проставка 15 см, третий лист, дальше поставил лист от ЗИЛа (Бычок) из передней подвески (подходят 2-й и 3-й листы. Их толщина 10 мм, они уже имеют отверстие под центральный болт, их только необходимо отрезать по длинне так, чтобы их концы выходили за коренной лист с каждой стороны по 3 см), два куска рессоры по 40 см для поддержки ЗИЛовского листа. В принципе можно ставить одну поддержку (зависит от того, хотите ли вы погрузоподъемней или нет).

Машина поднялась высоко, на нее стало приятно смотреть. Задняя подвеска стала помягче, чем была.

Да, еще и в ГАЗоновском и в ЗИЛовском листах придется делать пропилы под стремянки. Стремянки надо брать длинные для 9-ти листовых рессор. Рулевую тягу, идущую от рулевого механизма (рычаг?) пришлось немножко согнуть - задевала за рессору при повороте руля.

Пределка рессор УАЗ

Известно, что исходными данными для определения параметров рессоры, удовлетворяющей заданным свойствам являются: нагрузка на ось, длина рессоры, неподреcсоренный вес, ход подвески. Есть еще несколько параметров, влияющих на параметры (модуль упругости, етс..) но ими мы пренебрежем и возьмем за основу имеющуюся штатную рессору.

Основной идеей при переделке штатной рессоры было снижение количества листов в пакете, но сохранение при этом допустимой нагрузки . Переход к малолистовой рессоре снижал вес самой рессоры а также устранял влияние межлистового трения на упругость.

В металле идея приобрела следующий облик- коренной и подкоренной листы остаются прежними, а между ними в середине устанавливается стальная пластинка диной 150 мм и толщиной 1- 1,5 мм для обеспечения зазора между листами. Следующий лист - третий хомутовый от Газели, толщиной 11мм и длиной 120см. Вопреки советам по вырезке под стремянки, необходимо этот лист на фрезерном станке привести к ширине 55 мм ( фрезеровщик Вася Пупкин, металлообрабатывающий з-д, цех ???, цена 3 у.е. за пару) там же пересверливается отверстие под стяжной болт, т.к. родное отверстие не по центру, и отверстия под хомуты и противоскрипные шайбы. Хомуты удобно использовать от этого листа, перегнув их по новой ширине. Естественно, что используются с хомутами трубки и болты. Также устанавливается пластина между 2м и 3м листами.

Четвертым листом можно регулировать жесткость рессоры. Я сначала использовал лист 60 см и толщиной 7 мм от задней рессоры, а затем сменил на самый маленький от передней, что и обеспечило приемлемый комфорт.

При подборе жесткости передней рессоры, необходимо учитывать следующие моменты.
1. Т.к. нагрузка на рессору складывается из статической и динамической нагрузки то вес двигателя (в зависимости от модели) нужно компенсировать четвертым листом в индивидуальном порядке.
2. Вертикальный ход, в связи со снижением жесткости, станет больше, поэтому необходимо установить подходящий буфер-отбойник (УАЗ 3160 и т.п.) взамен рахитичного пимпчика.
3. Если доработать и заднюю рессору (о ней позже) увеличится валкость машины. Для устранения чего и устанавливается стабилизатор поперечной устойчивости. При всей привлекательности по геометрическим размерам и креплениям от ГАЗ 24 не подходит из-за малого диаметра. Необходим диаметр 19-20 мм.
4. Установка амортизатора вертикально, на что неоднократно справедливо указывали многие конфереи. При этом необходимо переварить вместо верхнего уха шток.
5. Под рессору установить проставку толщиной 1-1,5 см для компенсации высоты ставшего более тонкого пакета.

После сборки рессоры, согласно ГОСТу ее необходимо осадить нагрузкой 120-150% от номинальной . Это легко сделать с помощью домкрата. Перевернув рессору вверх в ушки вставить по фиксатору (монтировку и т.п.), в средину упереть домкрат и выжать до горизонтального и даже несколько более положения. Так выдержать 1 час.
Конструкция в смазке не нуждается. Испытано пробегом 7 тыс.км

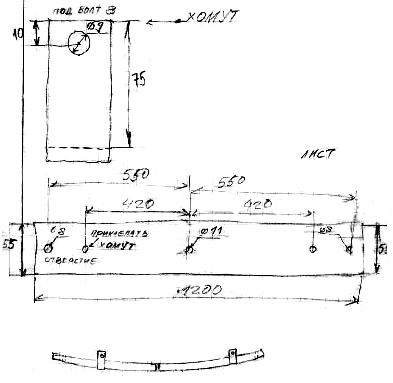

Предлагаю вариант доработки задних рессор

Такая доработка не является чем-то новым, ранее такую идею применяли на Волгах - универсалах,сейчас - на Хайлюксах, дабы увеличить грузоподъемность , при этом сохранить определенную мягкость хода при неполной загрузке и избежать пробоев подвески при максимальной загрузке. Смысл доработки понятен, необходимо только четвертый лист пакета при проковке сильнее изогнуть.
Это обговаривается с кузнецом.

Дополнительные подрессорные листы можно взять любые, особого значения не имеет передние они будут или задние, только подогнать по длине. Просверлить на концах по отверстию и вставить отбойнички. Я выточил из капролона, но это не существенно, можно и резиновые, например верхние резинки от волговских аммо. Если у вас были 7-листовые рессоры, то после доработки нужно поставить стремянки от 9-листовых и стяжной болт заменить на более длинный.

Полиуретановые втулки рессор вместо резиновых?

"БАЛТТЮНИНГ" предлагает ПОЛИУРЕТАНОВЫЕ ТЮНИНГОВЫЕ рессорные втулки, шарниры, втулки стабилизатора и т. д. на УАЗ. В мировой автомобильной практике полиуретан применяется для спорта, трофи и тд. Полиуретан - двухкомпонентный эластомер с уникальными свойствами. Применяется при изготовлении деталей, работающих с тяжелыми знакопеременными нагрузками, обладает высокой стойкостью к химическим и механическим воздействиям (не подвержен воздействию масла, бензина, ультрафиолета и т. д.) По всем параметрам превосходит резину (удлинение на разрыв - 312 кг/см, у резины - 115; предел прочности при разрыве - 523%, у резины 300%; температурный предел - минус 77 С, у резины минус 70; эластичное восстановление при минус 50 С - 0,45, у резины - 0,2 и т. д.) Работоспособность не менее 20 лет. Решаемые проблемы с помощью полиуретана - надежность,долговечность,сохранение геометрии подвески в любом диапазоне скоростей и нагрузок, отсутствие резонанса и т. п.

Как таскать "гражданские" прицепы, ведь у нас "военный" фаркоп?

Мой знакомый сделал следующее. Сварил из швеллера переходник в виде буквы "L", на нижней полочке которой приварен шар от фаркопа для легковых автомобилей. Этот переходник прикрепил под штатный уазовский фаркоп четырьмя болтами и таскает любые прицепы для легковушек (проблем с ГАИ при ТО у него не было).

Берешь швеллер с полкой 160 мм, фаркоп 21093 - там шар приварен прямо к фланцу. Отрезаешь в размер, сверлишь дырки и приворачиваешь вместо штатного крюка. Крепеж для разъема на 3151* есть, провода припаиваешь согласно разводке.

Швеллер лучше брать пошире, 220 мм, и крепить под родной крюк, а центр шара опистить ниже дуг бампера на 80 мм для избежания поломки треугольника прицепа при крутых разворотах.

Можно ли отлифтовать УАЗ и поставить ОГРОМНЫЕ колеса? Как это сделать?

Родные колеса и так что-то около 30" диамера. 31" влезет, но надо подогнуть выступ под задней аркой. 33", 35", 37" колеса без лифтовки не влезут. Первый способ лифтовки - установка хоккейных шайб (обычно две штуки) либо обрезков трубы квадратного сечения в качестве проставок между кузовом и рамой (подъем кузова над рамой). Другой способ - установка проставок между рессорой и мостом (подъем рамы). В последнем случае изменяется длина карданов - увеличиваются углы изгиба в крестовинах. В обоих случаях изменяется геометрия рессор, крепятся они серьгами от "Газели".

На покатушках в Финляндии видел - между рессорами и мостами проставки около 10 см, а также что-то типа опоры на редуктор заднего моста (видать, чтобы не потерять).

Одна из основных проблем при лифтовке проставкой под рессоры это то, что центр тяжести поднимается выше, чем при лифтовке кузова.

Если машина лифтуется то изменяются геометрические параметры. Если подкладки под крепление задних концов рессор, не важно серьги это длиннее или проставки под сам крепеж, то мосты получают ,пусть незначительный но поворот вокруг своей оси. Для заднего моста это не страшно, даже кардан будет работать в более выгодных условиях. А вот для переднего моста это очень плохо, т.к. и кардан на излом и углы установки шкворней изменятся, как это скажется на машине при езде по асфальту с приличной скоростью?
Но это наверное можно решить проставкой под рессору, просто поверхности сделать не паралельными (верх-низ) а со схождением н6а тот же градус что и дает проставка под серьги и длинные серьги.

Проставки между мостом и рамой - на фотографиях фото 1 и фото 2.
При установке больших колес на гражданские мосты можно заменить главную пару на "старую".

На сколько можно лифтовать кузов, чтобы не соскочили шлицы у рулевой колонки новой?

Длина видимой шлицевой части новой колонки с карданом:
1. Сжатый до упора - 22мм.
2. Максимальный до выпадения - 143мм.
3. При лифте на 8см - 137мм.
То-есть при лифте на 6-7см уже необходимо удлинять часть кардана от вилки редуктора до начала шлицов.
Не монолитный пруток - так что труба + штифты.
Только сварка не прокатит - свернет.

Чем капролоновые проставки лучше металлических?

Сделанны из полимера, тоесть не гниют, не скрипят и выдерживают экстримальные нагрузки.

Газелевские серьги
Был тут на конференции в Черноголовке. Приезжали ребята с Урала. Выяснено, вместо гемороя с сверлением дырок и установкой этих длинных штуковин, надо идти другим более простым путем.
Делаются проставки (4-5см) под крепление кронштейна к раме. кстати (в теории) устойчивость будет больше, чем в случаее с длинными серьгами.
При установке газелевских сережек , на мой взгляд ощутимо возрастает валкость и управляемость машины. Особенно сильно это чувствуется при езде по трамвайной брусчатке. Честно говоря, мне это сильно не понравилось! Так что, проставкам - ДА! Серьгам - НЕТ!
Перед установкой газелевские серьги надо расверлить под размер 21.5 мм

Что такое кенгурятник?

Как бы это удивительно ни казалось, но слово "кенгурятник" произошло от того самого Кенгуру! Изначально кенгурятник был придуман в далекой жаркой стране для защиты машины от Кенгуру. Кенгуру часто выбегали на дороги, проходящие по той местности, и их, соответственно, сбивали. А Кенгуру - это не кролик... машину помнет конкретно. Вот народ и дошел до того, чтобы ставить впереди что-нибудь типа того, что сейчас называется "кенгурятник", "кенгурин", "кенгуренг" или просто "дуги". Но, как мы видим, кенгурятники сейчас вошли в моду как украшение машины, а не ее защита (хотя и защита тоже). Вот такая петрушка.
P. S. Эта версия стопроцетного доказательства не имеет, поэтому, если кто-нибудь с ней абсолютно не согласен, точнее, имеет свою версию их происхождения - пусть вас не затруднит ее высказать.

Фотографии самодельного кенгурина крупно, общий вид, вид спереди.

Бампер-отбойник
Есть одна идея. Дело в том, что я хотел бы сделать что-то типа отбойника-бампера сзади УАЗки, изготовив его из П-образного швеллера. Установив его через резиновые проставки (жигулевские подушки двигателя). Установив это дело, я тем самым обеспечиваю себе защиту запасного колеса при наезде сзади. Но вот в чем проблема - я не уверен, что ГАИ на это правильно отреагирует! Могут пришить преувеличение пассивной безопасности или что-то в этом роде! Так вот, может быть, кто-нибудь подскажет насчет возможной реакции ГАИ на это? Буду очень благодарен, т. к эта идея не дает мне покоя (должно получиться очень неплохо!) Дело в том, что этим устройством я хочу защитить задние крылья и пр., а родные отбойники в случае косого удара бесполезны.

Совершенно бесполезная вещь - от грузовика не отобьешься, а для легковых достаточно стандартных отбойников - в меня на светофоре въехал "Опель" - под замену радиатор, капот, фары, а мне пришлость два раза стукнуть кувалдой по отбойнику, т. к. не открывалась задняя дверь.

У меня на УАЗе 3151 стоит задний бампер, сваренный из двух труб. С ним я проходил техосмотр, меня несколько раз останавливали ГАИшники и совершенно никакой реакции. Только один раз спросили, что за ерунда у меня там сзади висит (он довольно массивный), я обьяснил, что бампер - они успокоились. Насчет пользы - поставил после того, как, сдавая назад в лесу, наехал на пенек - не заметил - и помял крыло.

Не дрейфь, конструктивных изменений ты не внес.

Предлагаю альтернативный вариант. Для этой цели используется жесткая сцепка, привинченная на два болта к задним буферным устройствам через две имеющиеся дырки с необходимыми шайбами и прокладками. Сцепка сделана из 57 мм трубы с приваренными по концам петлями из гладкой арматурины диаметром 14 мм. Транспортные болты приварены к трубе. Длина сцепки почти равна ширине машины. Раскрас - поперечные красные и белые полосы. Вариант двухфункциональный. Машина с таким довеском ездит по коммерческим делам по всей России за мелкими грузами, и ни разу у ГАИ вопросов не было. Буду рад, если пригодится.

Уход за рессорами автомобилей УАЗ

Чехол на рессоры Сетуя на "жесткость" машины, внимательно прочтите раздел "уход за рессорами" нашей "библии" и спросите себя: Вы сами, или хоть один из Ваших знакомых УАЗистов, хоть единожды, выполнял эту операцию? И если да, то почему больше никогда делать это не собирается? И если нет - то почему и впредь не будет? А далее разберите рессоры, очистите, прошлифуйте "болгаркой" концы и ступеньки-износы, соберите их на графитке, нетуго обмотайте в два слоя промасленым брезентом, закройте чехлами из куска пластикового тента фуры, поставьте на место, и, как говорится, - ПОЧУВСТВУЙТЕ РАЗНИЦУ, будучи твердо уверенными, что в следующий раз Вам придется все это проделать к концу первого десятилетия 21-го столетия, да еще и не снимая рессор с машины, а просто вывесив мосты. Одно маленькое замечание: если Вы не уверены в свежести Ваших... амортизаторов - освежите их, поскольку после смазки демпфирующий эффект сухих рессор исчезнет и все дефекты амортизаторов вылезут наружу. И вообще, не ездите с неисправными, а тем более - отсутствующими амортизаторами - это очень вредно для машины и опасно для всего человечества и живой природы в целом, поскольку ведет к жуткому износу резины, быстрому прослаблению крепежа и сильно засоряет площадки Вторчермета и местные кладбища.

Вообще-то, если совсем по хорошему, их нужно снять, разобрать, очистить от "лохматой" ржавчины... И потом уже смазывать, заворачивать.....
Но можно, если лениво, как мне, например, не снимая снаружи проливать их из брызгалки какой-нибудь отработкой. Просто производить процедуру придется достаточно часто. Ну уж не чаще, чем замена масла. Авторство на сей ленивый способ принадлежит не мне.

См. также: приспособление для смазывания рессор.

Крепление рессор к мостам

(Это из собственного опыта, другой информации по этому вопросу просто не существует.) В процессе установки рессор внимательно осмотрите опорные башмаки мостов и найдите одно единственное отличие башмаков переднего моста от их же - заднего. И Вы увидите, что отверстия под стяжные болты рессор - овальные и расположены на одном мосту - поперек, а на другом - вдоль моста. К чему бы это? А припомните, не тянет ли Ваш руль в сторону на горизонтальной дороге, не стремится ли машина при торможении уйти в сторону, гляньте, а нет ли на одном из передних колес износа, значительно большего, чем на другом. И сделайте соответствующие выводы относительно необходимости контроля и коррекции взаиморасположения мостов и рамы.

Восстановление "просевших" рессор

На автобазах такую процедуру - перековка - делают. При этом параметры (крутизну) рессор можно оговорить. При перековке восстанавливается структура металла.

Просевшие рессоры рихтовал кувалдой 4 кг на длинной ручке. Удобно рихтовать на стремянке грузовой машины (у меня, кажется, была от Камаза). Рихтовать удобнее вдвоем - один держит лист рессоры, другой бъет.

Могу описать процесс, который применял сам. Сугубо ручной. Требуется наковальня (чем тяжелее, тем лучше) и кувалда (по руке, но не слишком легкая). Перед процедурой рессору разобрать и внимательно осмотреть каждый лист на предмет сильной выработки, глубокой коррозии и (главное!) трещин, с каковой целью промыть и протись шкурочкой или (лучше и легче) болгаркой со шлиф. диском. Если лень, то можно и не делать. Кстати, трещины неплохо распознаются путем "прозванивания" (как посуда - вешаешь за конец или берешь пальцами в 1/3 от конца и посредине оставшейся части стучишь неметаллом, ручкой отвертки, например. Звук должен быть чистым и без дребезжания). Теперь отмечаем исходную длину (расстояние между проушинами) коренного листа (я это делал на воротах гаража). В результате операции этот размер должен стать сантиметров на 10 меньше. Ориентир - чтобы все-таки смочь затолкать стремянки. Мой опыт показал, что если рессора натягивается с трудом, но руками - вот это самый раз и есть. Теперь кладем рессору на наковальню внутренней стороной вверх и... В-общем, стучим.
Стучать надо равномерно и не очень сильно, хотя все относительно. Берегите руки - если плохо лежит в точке удара, очень больно отдается... Постепенно по длине продвигаем рессору по наковальне и стучим, стучим, стучим... Пока не достигнем необходимых параметров. Слыхал, что можно стучать и дальше, а потом стучать с обратной стороны (чтоб обратно разогнуть), но сам так не делал и не думаю, что это что-то добавит, кроме гимора, поскольку наклеп и так с двух сторон - от кувалды и наковальни. Стучать стараться по центру, что бы не случилось винтов и штопоров. Коренной готов.
Теперь берем второй лист и делаем то же самое. Проверяем готовность по зазору с коренным. Если будучи приложенным без нагрузки к коренному, лист лежит только на краях, а по центру зазор около 5 мм - вот то самое и есть. Чем меньше лист, тем меньше зазор, но не менее 2 мм.
Делаем вторую рессору. Желательно, чтобы каждый лист был тождественнен листу второй рессоры, тогда есть надежда, что рессоры получатся похожие.
Потом собираем. Вот, собственно, и все.

Советы по замене рессор автомобилей УАЗ

Если машина старая - стремянки лучше новые (старые могут срезаться или вообще придется срезать газом), втулки тоже новые. Сервису за это платить не стоит - если все нормально открутится, то в полчаса на рессору уложиться реально, после небольшого пробега стремянки протянуть дополнительно.

Новые рессоры должны быть с металлическими втулками, иначе придется выбивать из старых;
- если стояли 7-листоввые, а ставишь 9, то надо стремянки подлиннее (запасные гайки не помешают);
- затянуть стягивающий болт (на нем может не быть резьбы, готовь запасной - но в любом случае проверь, влезает ли головка болта в посадочное место на мосту);
- готовь резиновые втулки. Можно верхние старые поставить на низ, они меньше изнашиваются;
- амортизатор и тормозные шланги я не откручивал;
- если есть графитовая смазка, то разбери новые и все смажь.
Меняли вдвоем, откручивать тормозные шланги не надо.

"Стаканчики" в "ушах" должны быть в новой рессоре, иначе старые замучаешься вытаскивать. Рессору лучше смазать ну или уж если лениво, пропитать отработкой. Хомуты не отгибай - они разовые. Еще лучше после смазки укутать чем-нибудь типа тента для грузовиков. При установке втулок окуни их в бензин и уши не забудь промыть им же. Сзади рессору удобнее снимать (особенно на лифтованном кузове) вместе с "площадкой".
Смазывать резиновые втулки Литолом или еще каким-либо маслом категорически нельзя - иначе втулки будут служить очень недолго. Они не должны вращаться в металле, а двигаться только за счет упругой деформации резины. Именно поэтому их нужно окончательно затягивать "на колесах" (в противном случае возможен "перекрут" резины и ее разрыв). Во всех букварях написано - размочить (смочить) чистым(!) бензином. Это делается для лучшего прилипания резины к металлу. Установленные таким образом втулки служат на порядок дольше "смазанных" (разумеется, при условии качественной резины).

Замена рессор на автомобилях УАЗ вагонной компоновки

  1. Рессоры на этих машинах одинаковые все 4. Они ставятся на все буханки и головастики всех годов выпуска (в том числе и 452), но совсем не совместимы с козлами (у них на пальцах и серьгах, а у нас на подушках).
  2. Бывают так называемые усиленные (более широкие листы). Я не знаю, выпускают ли их сейчас и на что их ставят.
  3. Новую рессору обязательно надо смазать графитовой смазкой (между листов).
  4. После разборки, возможно, придется все-таки "побежать с чумазым лицом" за новыми рессорными подушками, если старые негодные.
  5. Установка рессоры на 452 - очень непростое занятие. Рессору перед установкой надо распрямить:
    • 1й вариант:
      Прикручиваешь рессору к мосту, ложишь на рессору толстый брус, длиной с рессору, на наго домкрат (лучше гидравлический), на домкрат трос, которым обхватываешь рессору снизу вместе с мостом. Затем домкратом распрямляешь рессору и закрепляешь ее в кронштейнах на раме. После установки стремянки обязательно подтянуть.
    • 2й вариант:
      Разбираешь рессору (вообще-то, если хомуты такие, что нужно их разгибать, то этого лучше не делать, так как сломаться они могут), берешь брусок, длиной как рессора, зажимаешь вместе с двумя коренными листами в тисках (распрямляешь таким образом об него их), обвязываешь все веревкой (листы в разогнутом виде вместе с бруском), несешь и ставишь на машину (зажимаешь в кронштейнах). Затем приносишь осталиные листы вместе с большими тисками, прижимаешь листы к коренным (этими самыми тисками) и собираешь рессору (центральный болт и хомуты), затем прикрепляешь ее к мосту.
    • 3й вариант:
      Существует специальное приспособление для распрямления рессор. Но я его видел только на картинке в книжке по ремонту, да и сделано оно неудачно - винт будет вниз торчать и в мост уператься, а лучше бы его вверх направить.
  6. При закреплении рессоры в кронштейне на раме нужно следить, чтобы подушка легла так, как надо. крышку сразу прижать к кронштейну не удастся, потому нужно запастись 2 болтами М10 несколько большей длины, чем штатные. Сначала прижимаешь крышку ими до уровня, при котором штатные начинают доставать до резьбы, а затем заменяешь их на штатные.
  7. Вообще окончательную затяжку стремянок принято проводить на полностью загруженной машине.

Замена рамы УАЗ

Менял раму в прошлом году после аварии. Делал все на территории около гаража. На открытом воздухе. Своими руками. Только крупногабаритные кузовные детали снимали вчетвером. Процесс очень прост: разбираешь машину на составные части (но не "в крупу"). Снимаешь двери, крылья, капот, брызговики, крышу (если жесткая) и т. д. и т. п.
Привез раму на бортовой "Газели", грузили пятеро (пятеро только из-за того, что на той раме кенгурин был паровозного типа - ну совершенно неподъемный). Рассоединили все проводочки и трубочки, сняли кузов, вынули двигатель, коробку и раздатку (все по отдельности), отвернули рулевую машинку, отсоединили рессоры и амортизаторы, перекатили мосты под другую раму и процесс пошел в обратную сторону.
По документам у меня рама имела номер, но даже когда я ее освободил, то номера не нашел. На той раме, которую ставил, номера тоже не нашел. Поэтому не стал далее заморачиваться, прошел электросваркой по месту, где номер должен был быть, и успокоился. Место слегка проржавело за 4 месяца, было зачищено и прокрашено кузбаслаком. Если вопрос стоит о перенесении номера со старой рамы на новую, то вопрос только в квалификации сварщика, наличии газа и свободного времени. Можно делать и по закону - заявиться о приобретении новой рамы и переносе кузова и агрегатов с дальнейшей морокой по выписке нового техпаспорта.

Советы по ремонту рамы

Я варил. "Граблей" нет. Желательно раму очистить, и осмотреть. То есть это полная разборка. А это уже проще новую воткнуть. Варил из безисходности.
Трещину разделать болгаркой почти насквозь. Проварить тщательно. Зачистить заподлицо. Наложить ромбическую накладку толщиной 4 мм, чтобы швы, соединяющие ее с лонжероном шли не поперек его, а по диагонали. Заплату приваривать не сплошными швами, cкорее длинным пунктиром (металл в сварном шве при остывании стягивается (укорачивается) и вокруг возникают напряжения. А у пункирного шва в большинстве случаев прочности хватает, а напряжений вокруг меньше). Если трещина не "по кругу", то её концы лучше засверлить, чтобы предотвратить дальнейшее расползание (полностью проварить их скорее всего не удасться).

Какие буржуйские амортизаторы нам подходят?

Я знаю KONI (достаточно жесткие с 3 степенями жесткости), у них для уаза есть с рессорной и пружинной подвеской.
Monro (почему-то все отговаривают, хотя у меня знакомый поставил на 3153 и нормально).
Black Dimond (их можно назвать одностороннеми - вверх идут очень легко, а обратно туго - на большой скорости хорошо глотает неровности) клуб 4х4.

Об установке аммо Кони

После выхода из строя аммортизатора Ульяновского производства на столь "любимой" народом пружинной подвеске понял, что промедление смерти подобно, снятый сзади аммортизатор работает абсолютно неправильно, ходы другие и пружинке это совсем не нравиться. Выбор свой остановил на Кони, вроде-бы плохих отзывов никогда не слышал. Дорого, конечно, но что делать? К сожалению, не делают буржуи специально для нас, поэтому в магазине подбирают по ходам и характеристикам, но крепление несколько отличается от штатного. В комплект на задний мост входят новые резиновые втулки, а в моем случае была только фирменная наклейка о том, что в машине стоят именно эти аммортизаторы. Втулки нужно купить жигулевские, подходят практически идеально. С верхним креплением сложностей быть не может, абсолютно идентично штатному. Снизу все похоже на родное, но немного меньшего размера. Поэтому сделал так- слева поставил с тем, что входит в комплект, а справа-с жигулевскими втулками. Жизнь все расставит по своим местам.
Машина совсем стала другая-пропала раскачка кузова, практически не надо подруливать, дорожные неровности глотает намного лучше и тише. Конечно, жесткость передней подвески не изменилась, для этого нужны другие пружины. Но цель-уличшение управляемости машины частично достигнута. Однако понял, что и задние аммо тоже подлежат замене-штоки все нам месте, не текут, работают, но их работа входит в противоречие с работой коллег спереди. И теперь это сильно стало заметно. Решил, что попробую поставить Плазу-ведь одна Конь стоит 95 дол, что немало. Доложу, во что выльется моя экономия.

Амортизаторы Кони для УАЗ-31519 это праздник! Стоят как пол-самолета, но машину стало не узнать. Денег было жалко только до той минуты, как я себе амортизаторы поставил. Может это и глупо, отдавать по 100$ за амортизатор. Наверное - глупо. Но у меня пока эйфория от машины - я доволен. Прыжки исчезли, раскачка тоже исчезла. Есть "дрожь" на разбитой дороге, но она ни в какое сравнение не идет с тем, что было. Эта машина уже не "Козел", это локомотив, поезд на рельсах.

Установка вторых амортизаторов

При установке вторых амортизаторов есть маленькое НО, чулок из стали, а стандартные кронштейны из чугуна так вот, если варить, то надо постоянным током и электроды надо по чугуну, желательно МЦЧ (нержавейка), а еще лучше в аргоне иначе плохо будут стоять.
Или делать другие из стали. Кстати угол наклона родных тоже неправильный, надо поднимать.

Замена рычажных амортизаторов на телескопические

На своем ГАЗ-69 я менял, на передке поставил верхние кронштейны, срезанные со старой уазовской рамы, а внизу под рессоры поставил башмаки от буханки с пальцами под амортизаторы. Если у вас 469-й, то, наверное, подойдут новые уазкины башмаки... На рынке мне посоветовали поставить газелевские амортизаторы, но после второй покатушки один развалился в месте крепления штока и верхнего кольца... Конструктивно этот узел у газели очень слабо выполнен, так что делайте выводы... Ну а вообще после дохлых рычажных амортизаторов с телескопическими ездить много приятней, так что переделки стоят того.

Ремонт рычажных амортизаторов

Рычажные амортизаторы, как правило, текут. А текут из-за того, что маслице в них забывали доливать и гоняли на сухих. Изнашиваются втулки оси. Способ восстановления простой, но тяжелый. Очень трудно спрессовать рычаги. Съемником или не захватить, или давления не хватает. Необходимо сделать несложную приспособу и искать, где есть хороший пресс. Если спрессуешь (предварительно разрезав рычаги по месту сварки), то дальше только выточить по размеру (зависит от износа оси и корпуса) латунные втулки. Очень часто приходится проходить на станке ось из-за овальности вследствии сухой езды. Если овал не убрать, то втулки раздолбятся довольно быстро.
Естественно, раз разобрал, то тщательно промыть. Не забыть клапаны сжатия и отбоя поставить на свои места - не перепутать.
См. также: Устройство рычажных амортизаторов

Установка амортизаторов от ГАЗ-53 на УАЗ-3160

Поиски мало-мальски пригодных газовых аммортизаторов в "родном деревне" не дал положилельных результатов. Тщательный анализ работы передней пружинной подвески навел на мысль что отрывает крепление тяги Панара именно из за убитых аммортизаторов. Выбора не было и купив в магазине обычные масляные (в сжатом сост. 320 мм.) аммотризаторы на пружинную подвеску, мгновенно их заменил. В мастерской снова приварили крепление и предупредили что при следующем отрыве придется разбирать подвеску, срезать "сопли" и т.д. Установив новые аммортизаторы сразу почувствовал разницу, машина перестала переставляться, стала меньше раскачиваться вообщем одни положительные эмоции. Но чувствовалось что эти аммортизаторы работают напеределе и надолго их нехватит, все же 3160 машина тяжелая, да и рессоры своим трением не помогают как у обычного козла. Довершить дело решил установкой назад аммортизаторов от культового грузовика ГАЗ-53, благо в продаже они были причем не контрактные как в большей массе, а новые, судя по клейму выпущены в феврале 2003 года. Благо опыт эксплуатации подобных аммортизаторов тоже с зади на УАЗ-31514 оставил самые благоприятные впечатления. На даче вечером за 30 минут неспешной работы установил аммортизаторы на УАЗ-3160. Сегодня выехал и шуганулся с зади на неровностях раздавались стонуще-трущие звуки. Оказалось перетянул гайки на пальцах и резиновые втулки неспособные "дыхнуть" застонали. Ослабил - звуки исчезли. Выехал на трассу и "ударил по коробке". Впечатления сильнейшие, сегодня пол-дня проездил но до сих пор не привык - МАШИНА НЕ РАСКАЧИВАЕТСЯ ВООБЩЕ! Болид. Прилипла. На гребенке можно тормозить "в пол" не продрыгивает. Особо на жесткости хода не отразилось. Но каков эффект! Для тех кто ездит много по асфальту (даже не ровному) это находка. Такое ощущение как буд-то невидимая могучая рука держит машину за задницу и прижимает её к дороге. Однако. попытка пройти как раньше на скорости "лежачего полицейского" принесла ощутимый толчек сзади. Это и хорошо, так как ремонтники советовали не увлекаться гонками по ямам и колдобинам на скорости. Пока доволен. Машина стала послушной и чуткой, не переставляется. Руль стал острым. Улучшилась курсовая устойчивость. Но это пока эмоции, еще поезжу напишу впечатления от езды по умеренному бездорожью и проселку.

Установка амортизаторов от ГАЗ-53

Вчера поставил (за 20 минут) на зад амортизаторы ГАЗ-53.
Теперь я понял, что всю УАЗовскую жизнь я ездил неправильно! Мечтал о "Плазе", а сам ездил на родных УАЗовских, а надо то было от ГАЗ-53!!! Теперь это не УАЗ, это локомотив на рельсах.

  1. Не козлит.
  2. Не раскачивает из стороны в сторону (резина мягкая И-502) на колдобинах.
  3. При торможении "в пол" машину перестало бросать в право-лево. Тормозит строго прямо. (А я то грешил на тормоза и схождение.)
  4. Ощущения сродни "зубильным" - МАШИНА ПРИЛИПЛА К ДОРОГЕ!
  5. При интенсивном разгоне на мелких неровностях колеса не "продрыгивают". Динамика класс!
  6. На 70 км/ч. вчера заложил руль в поворот! Не сносит!(но повторять не советую, это было вынуждено).
  7. В поворотах машина не кренится!

Были куплены два аммортизатора по 360 рублей штука. Плюс восемь "резинок" по 5 руб. штука. Шайбы упорные оставил родные. У аммортизатора ГАЗ-53 немного больше проушины, чем у УАЗовских но всё компенсируется ГАЗовскими же резинками. По внутреннему отверстию они тоже немного больше (примерно 1,5 мм) но при затягивании гайки аммортизатора резинка прожимается. Всё встаёт как родное. Только не смог наживулить гайки с шайбой гровера. Поставил без последних, но протянул "от души", эффект шайбы гровера создается теми же резинками. Вопреки советам Андрея ROGERа купил аммортизаторы с индексом оканчивающимся на -14. Как выяснилось из каталога ГАЗ-53, это совсем не показатель разницы характеристик аммортизатора.
СУБЬЕКТИВНЫЙ ВЫВОД: РЕАЛЬНОСТЬ ПРЕВЗОШЛА САМЫЕ СМЕЛЫЕ ОЖИДАНИЯ. АММОРТИЗАТОРЫ ГАЗ-53, НЕДОРОГАЯ АЛЬТЕРНАТИВА "ПЛАЗЕ".

По установке Амо 53-2905006-13 (на задний мост):

  1. Шайбы заменил на шайбы диаметром 45 мм дырка на 15 мм (называются шайбы для рессор 8 шт., от какой машины не посмотрел).
  2. На оси крепления амо подмотал фторопластовую пленку, чтобы втулки амо от 53 сидели плотно.

Расстояние между центрами крепежных ушей амортизаторов от ГАЗ-53 на 3 см больше, чем у родных уазовских
Поэтому, если машина не лифтована на 20 мм и более, то сначало изжует все резинки, а потом оторвет. Лифт нужен либо: проставками межу ресорами и мостом, либо подкладками под опоры серег.

Итак, вчера были приобретены два амортизатора от ГАЗ-53 с индексом -13 в конце. Так же были приобретены резинки для них (тоже ГАЗ-53). Сегодня утром полез под машину и без особых проблем установил новые амортизаторы. Единственная проблема возникла с резинками: они все разной высоты. При покупке я не обратил на это внимание, но при постановке оказалось что с более высокими резинками я не могу наживить гайку на палец... Проблему решил стачиванием части резины со стороны прилегания шайбы на наждачном круге.
ВНИМАНИЕ: Для тех, кто тоже собирается ставить аммо от ГАЗ-53, хочу дать совет: в магазине при покупке резинок простите продавца принести сразу много и выбирайте те, которые пониже. Это облегчит вам работу. Разница заключается в высоте той части, к которой прилегает прижимная шайба. У меня разница составила где-то миллиметра 3-4. Но при всем при этом пришлось отказаться от гроверов под гайками... Хотя, думаю, упругость резины и мелкая резьба должны держать гайку и без гровера.
Вся работа заняла у меня ровно 1 час, если бы не дорабатывал резинки, то уложился бы в полчаса.

Заправка амортизаторов новой жидкостью

Покупаешь ремкоплект амортизатора (они вроде разные бывают по диаметру, надо глядеть), иногда можно и без оного обойтись, но лучше с ним. Аккуратно разбираешь амортизатор, меняешь все резиночки, потом глядишь в камасутру сколько жидкости туда наливать. Наливать можно или спец-жидкость АЖ-12Т, веретенку, или масло для АКПП. Трансофрматорное - НЕЛЬЗЯ!
Отливаешь нужное кол-во жидкости в бутылочку и заливаешь ПОЛНЫЙ внутренний стакан, остальное выливаешь в большой.
Потом собираешь девайс, вставляешь в нижнее ухо монтировку, встаешь на ее края ногами, в верхнее ухо что-нить наподобие и начинаешь дергать\толкать вверх-вниз.
Если в конце хода амортизаиор пробивается (слышен удар), жидкости надо добавить (чуть чуть, около 5 мл.).
Если в конце хода упирается и пружинит и не додавливается - жидкости отбавить (тоже чуток).
Для разборки амма надо иметь ключ для отвертывания его крышки. Можно конечно зубилом, но это гемор., лучше купить ключ.

Итак, в активе имеем два текущих УАЗовских амортизатора и канистру отработки 10W40 прошедшей всего тысячу. А также желание получить жесткую подвеску.
С помощью зубила и молотка аккуратно (не уродуя всех дырок под ключ, довольствуюсь одной) разбираем амортизатор. сливаем ту "воду" (а по вязкости она на большее не тянет) и заливаем отработку вместо нее. Основной вопрос "сколько лить" - в букваре написано 360±5 мл. Что то уж больно точный допуск. Решено - лить столько чтобы аммортизатор в полностью собраном состоянии (это важно) сжимался до упора. Опытным путем подбираем количество. Находим точку когда еще чуть-чуть и сжиматься он будет не до упора. Тут мелькает мысль - а что если немного перелить? По идее он должен сжиматься не до конца, и при этом начать сжимать воздух внутри себя. Небольшой перелив дает очень интересный эффект - амортизатор сжимается, потом сила сжатия резко повышается, а потом все… но если додавить посильнее - то можно сжать еще. А если отпустить - он красиво, прямо как газовый, начинает разжиматься. Вобщем решаю рискнуть - изготовить два примерно одинаковых и поставить. Самое трудное - сделать второй такой-же как первый.
Вобщем поставил. результаты:

  1. машина не клюет носом при торможении
  2. сильно уменьшилась боковая раскачка.
  3. появилась управляемость при езде по "трамвайным путям", забытая со времен посадки на УАЗ.
  4. стало не просто жестко, а очень жестко...

PS: да, наши амортизаторы текут не из за того что там все издохло - судя по конструкции это их нормальное состояние. там сальник даже не из войлока, а вообще непонятно из чего.
См. также: ремонт амортизаторов ГАЗ-53.

Как выбить верхние пальцы амортизаторов? Они же почти под кузовом спрятаны?

Берешь автоген и греешь сами пальцы - все равно ведь менять! Греешь докрасна, остужаешь, греешь снова пробуешь выбить. И так - пока не получится (обычно после 2-го раза их выбить удается даже не сильно усердствуя). Физика процесса такова: между пальцем и его посадочным местом образуется слой плотной малотеплопроводной ржавчины. Когда греешь палец, он расширяется быстрее, чем массив. Ржавчина спрессовывается и частично разрушается. А кузовные детали можно чем-либо прикрыть.

Установка амортизаторов Плаза

Поставил я тут в понедельник плазовские аммо - полный восторг! Первая же проверка, по дороге с сервиса домой, убедила в правильности принятого решения. На набережной в районе Нагатино (кто не знает - там не асфальт, а виброполигон) скорость 110 - и никаких рысканий ни на прямых, ни в повороте. Далее тесты проводились на различных по качеству шоссе (Владимир, Суздаль, Иваново, Кинешма, Юрьевец) и в вышеозначенных городах (Иваново - это вообще мечта всех, кто зарабатывает на хлеб ремонтом подвески). Трамвайные пути, которые и раньше не доставляли проблем, теперь приносят радость. Самый первый вывод - заметно повысилась комфортная скорость, уменьшилась валкость в повороте, неровности отрабатываются, может, чуть жестче, но только один раз - бум и все.
А еще мне понравились условия гарантии. В ней отказывают в случае несовпадения типов аммо и авто, установки только одного на ось, переделки аммо, механического повреждения штока и цилиндра и отсутствия пробитой даты изготовления. И ни слова даже о месте установки. А то почитал тут буржуйску бумажку и понял, что с ней завернуть можно любого. Например, такой пункт - окончательная затяжка крепежа производилась пневматическим гайковертом?! А уж пункты об использовании автомобиля не по назначению или об участии в соревнованиях не оставляли моей оклееной машине на гарантию ни единого шанса.

Приспособление для смазывания рессор

Чертеж приспособления для смазки рессор. Размеры приспособления, при изготовлении могут быть произвольные, но близкие к тем, которые обзначены на чертеже. Необходима закалка передней (конусной) части, а так же тыльной части. Способ применения прост - приспособление забивается молотком между листами рессоры, в пресс-масленку вставляется шприц и производится нагнетание смазки (графитная смазка) между листами.

Доработка болтов крепления поперечины рамы

Сняв на переборку блок КПП с РК, я обнаружил, что скобы, которыми блок КПП - РК крепится к раме (видимо, имеется ввиду поперечина рамы под агрегатом- (У)), прикручены хитрыми и очень удобными болтами. На шляпку болта наварен кусок прутка длинной около 50 мм и диаметром 8-10 мм в виде буквы "Т". Этот прибамбас позволил не придерживать болт в очень неудобном месте (а их 8 штук). Старые болты уже походили изрядно, и я сделал точно такие, что значительно упростило мне жизнь при установке агрегата на законное место.

Дополнительные брызговики моторного отсека

Желание закрыть щель в моторном отсеке между кузовом и рамой появилось сразу после покупки машины. После каждой лужи двигатель и весь моторный отсек оказывались забрызганными жидкой грязью. Для того, чтобы прекратить это безобразие, было решено эту щель закрыть. Из имеющихся в наличие материалов наиболее подходящим оказалась транспортерная лента. Дабы избежать в будущем проблем с заржавевшем крепежом, ленту сразу решено было крепить пластиковыми пистонами. Для этой цели были выбраны пистоны обшивки от ВАЗ-2108. Фото 1 - лента без подкрылка, фото 2 - после установки подкрылка.

Количество рессор и грузоподъемность машин семейства 3160

В 31602 - три листа, в 31622 - четыре. Грузоподъемность соответственно 650 и 800 кг.

Компания С-Гласс. Продажа и замена лобового стекла в столице. Закажите изготовление тента для грузовика

УАЗ Патриот УАЗ Хантер УАЗ Буханка УАЗ Фермер УАЗ Патриот пикап УАЗ Патриот пикап тент

г. Москва 🛠 оставить заявку
