Модернизация системы охлаждения, двигатель УМЗ-4218.


На моём автомобиле установлен двигатель первых выпусков, в этом и крылась проблема с охлаждением. Так выходной диаметр (из корпуса термостата) труб большого и малого кругов охлаждения был практически одинаков. Я так понял, что термостат при работе двигателя редко находится в крайних положениях, от тосол одновременно курсирует и по малому, и по большому кругам охлаждения в большей или меньшей степени. Так как малый круг охлаждения имеет меньшее сопротивление (по сравнению с большим) проходящей жидкости, то и основная её часть устремлялось туда. Отсюда повышенная температура двигателя.

Данный эффект был устранён подтормаживанием малого круга охлаждения. Для этого изготовлена шайба толщиной 5-8мм, внешним диаметром в размер резинового патрубка плюс 2мм, диаметр отверстия 12мм. Установил её в патрубок малого круга охлаждения и для надёжности зафиксировал хомутом. После проведения данной операции температура двигателя стабилизировалась около 80*С (термостат на 80*С). На более поздних выпусках выпусках этих двигателей данная проблема решена на заводском уровне, в выходной патрубок малого круга имеет диаметр отверстия для прохождения тосола порядка 10-12мм.

Следующий этап модернизации коснулся собственно вентилятора.

Установленная пластиковая крыльчатка уступила место электровентилятору. Такая замена вызвана в первую очередь увеличившейся глубиной преодолеваемых бродов (ну так стало получаться на охоте - чем дальше в лес тем глубже:).

Как я уже сообщал в отчёте о лифтовке, радиатор тоже лифтанул, да бы он стоял ровно в проёме кузова предназначенном для него (а то у лифтовщиков были жалобы на несколько ухудшившиеся охлаждение).

Так с радиатора исчезли жалюзи (на термостат не жалуюсь) и масляный радиатор (по причине добротного масла не использую).

Установка радиатора Сам радиатор перекочевал на поперечину рамы, к которой и приварены его родные кронштейны (т.е. переместился вперёд и вверх). Таким образом он оказался снова на своём месте относительно кузова. При этом пришлось изготовить из стального прутка удлиненные тяги-упоры радиатора. Саму поперечину рамы просверлил сверлом на 12мм (на против родных кронштейнов) и подобрал болты для крепления соответствующей длинны.

Новое место радиатора Операция смещения радиатора вперёд дала возможность вживить электровентилятор от ГАЗ-3110 с 406-м двигателем, по размеру он почти как наш штатный.

Радиатор в сборе Монтируется он с помощью его же родного кронштейна, но с переваренными по месту ушами под наш УАЗовский радиатор. При монтаже вентилятора на радиатор использовал как проставки резино-металлические втулки от крышки привода ГРМ ВАЗ-2108, их установлено по 2-е шт. под каждой опорой (опор - ушей всего 6). После сборки вся эта конструкция накрыта родным диффузором радиатора.

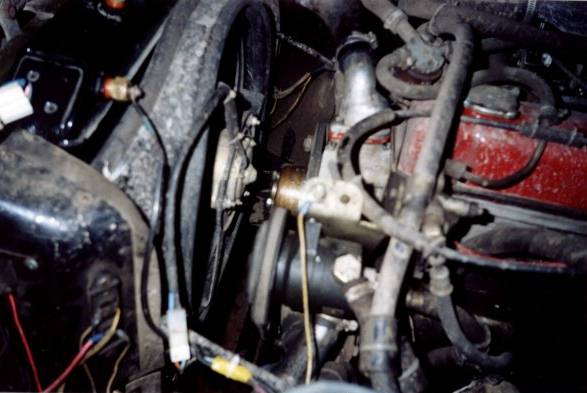

Радиатор установлен на место Теперь к данной конструкции пришлось удлинить патрубки радиатора, нижний подобрал в магазине по шаблону, а верхний родной, просто он разрезан и в разрез вставлена трубка с биметаллическим датчиком включения вентилятора (дополнительного, о нём ниже), которая само собой и удлинила верхний патрубок.

Для тяжёлых условий движения имеется дополнительный электровентилятор, он установлен перед радиатором (он от ГАЗ-3110), включается (вернее будет включаться) несколько позже основного (большого) вентилятора. Это в автомате. По схеме режимы предусмотрены следующие:

  • Включено автоматически.
  • Выключено принудительно.
  • Включено принудительно.

Это режимы для обоих вентиляторов, переключатели раздельные.

Основным вентилятором управляет в автомате электронный блок, подключенный к терморезистору указателя температуры двигателя, дополнительный вентилятор включается от биметаллического датчика в верхнем патрубке.

Вся система в сборе Данную систему эксплуатирую с радиатором от 3160-го с августа 2003 года. При езде по городу (включая пробки) везде справляется один основной вентилятор, про шоссе и говорить не приходится, он там вообще не работает. Дополнительный требуется при езде на понижайке и буксировке на бездорожье, т.д. Первые прохладные дни (около 0*С) показали, что УАЗу даже при городском движении вентилятор не нужен, за редким исключением (типа стояния в пробке).
