Мост тип Спайсер для автомобилей УАЗ
На автомобили УАЗ Патриот и УАЗ Хантер, а также все модели на их базе, устанавливаются передние и задние одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные так по фамилии американского инженера Кларенса Спайсера

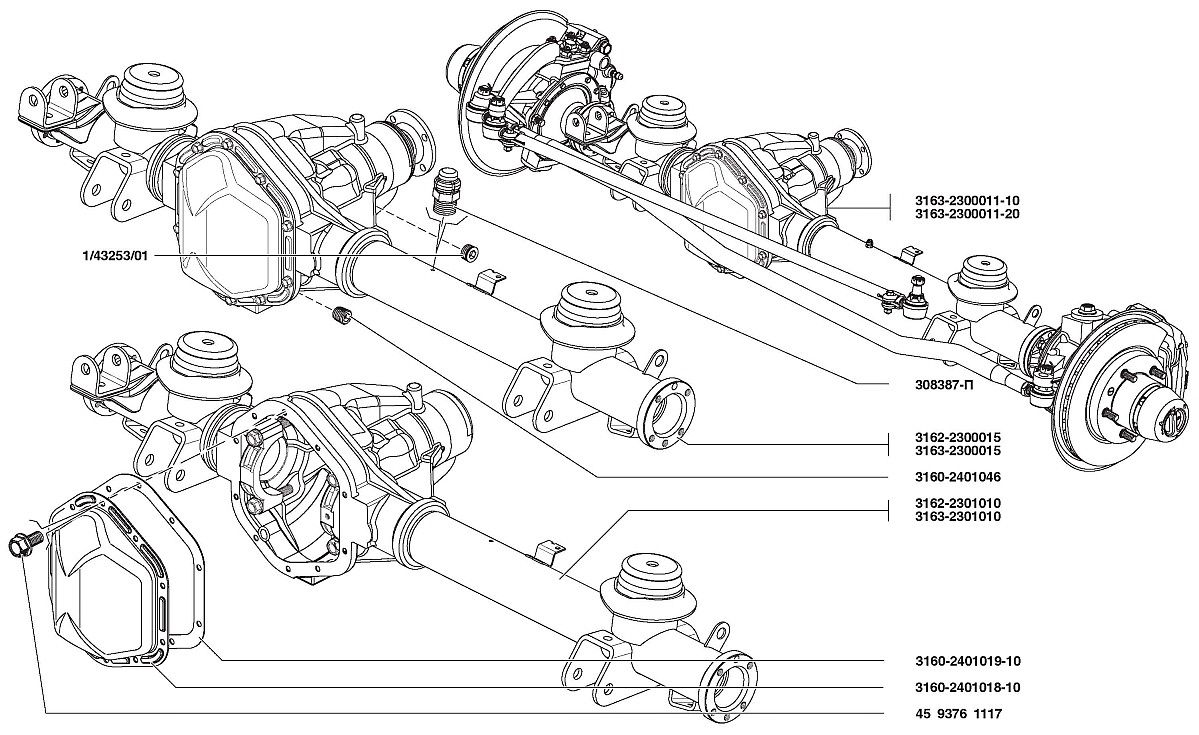

Внешний вид переднего моста «Спайсер»
Мосты типа Спайсер начали устанавливать на автомобиля УАЗ-3160 и УАЗ-3162 Симбир, взамен мостов конструкции Тимкен. Но на эти автомобили, как и на первые модели УАЗ Хантер устанавливали "узкие" мосты шириной 1445 мм.
На УАЗ Патриот стали устанавливать "широкие" мосты, у которых колея 1600мм.
Особенности конструкции мостов Спайсер
Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.
Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.
Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.
Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.
Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».
Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».
Главная передача:
1 - болт; 2, 33 - пружинные шайбы; 3 - ведомая шестерня; 4, 24 - полуоси; 5 - регулировочное кольцо; 6, 22 - подшипники; 7 - распорная втулка; 8 - наружная обойма наружного роликового подшипника; 9 - роликовый подшипник; 10 - упорное кольцо;11 - сальник; 12 - отражатель; 13- фланец; 14 - шайба; 15 - гайка;16 - картер моста; 17 - регулировочное кольцо ведущей шестерни; 18 - наружная обойма внутреннего роликового подшипника; 19 - внутренний роликовый подшипник; 20 - маслоотражательное кольцо; 21 - вал с ведущей шестерней; 23 - регулировочная гайка подшипников дифференциала; 25, 39 - правая и левая части корпуса дифференциала; 26 - болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 - шестерни полуоси; 29, 45 - оси сателлитов дифференциала; 30, 41, 44, 46 - сателлиты дифференциала; 31, 38 - крышки подшипников дифференциала; 32 - фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 - болты; 35 - крышка картера главной передачи; 42 - прокладка крышки картера главной передачи
Выпускаемые заводом мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.
Ступица переднего колеса УАЗ
Ступица переднего колеса УАЗ с дисковыми тормозами,но без АБС
Поворотный кулак переднего моста УАЗ
Рисунок поворотный кулак и ступица
1 – фланец ведущий с заглушкой; 2, 10, 25 - прокладки; 3 - ступица с тормозным диском; 4 - подшипники ступицы; 5 - болт крепления колеса; 6 - щиток тормозного диска; 7 – теплоизоляционный щиток датчика АБС; 8 - цапфа; 9 - корпус поворотного кулака; 11 - втулка зажимная; 12 - шкворень; 13 - вкладыш шкворня; 14-кронштейн крепления жгута АБС; 15 - пружина; 16 - наружное уплотнительное кольцо; 17 - внутреннее уплотнительное кольцо; 18 - шарнир; 19 - шаровая опора; 20, 28 -упорные шайбы; 21 – опора шкворня; 22- наружная обойма сальника; 23 - накладка; 24 - гайка; 26 – импульсный диск; 27- манжета; 29 - стопорные кольца; 30 -стопорная шайба; 31 - гайки; 32 - замочная шайбаСхема сборки поворотного кулака УАЗ
1 - щиток тормозного диска; 2 - усилитель теплоизоляционного щитка датчика АБС; 3 - теплоизоляционный щиток датчика АБС; 4, 18 - болты; 5 - импульсный диск; 6 - ступица; 7, 12 - подшипник; 8 - стопорная шайба; 9 - гайка; 10 - замочная шайба; 11 - контргайка; 13 - упорная шайба; 14 - манжета; 15 - цапфа поворотного кулака; 16 - прокладка; 17 - шарнир поворотного кулака; 19 - шаровая опора; 20 - кожух полуоси
Регулировка осевых зазоров в переднем и заднем мосту Спайсер
Осевой зазор в подшипниках ведущей шестерни главной передачи не допускается, так как при его наличии происходит быстрый износ зубьев шестерен и возможно заклинивание моста. Проверка наличия осевого зазора производится покачиванием ведущей шестерни за фланец крепления карданного вала.
Передний мост Спайсер развал, схождение
Передний мост является управляемым мостом. Для облегчения управления автомобилем передние управляемые колёса имеют развал (не регулируемый) в вертикальной плоскости и схождение в горизонтальной плоскости.
Схождение колес. А < Б на 1,5-3 мм.
Для возврата колёс в среднее положение шкворни поворотных кулаков наклонены в продольной и поперечной плоскостях.
Положительный развал – отклонение верхней части колеса от вертикальной плоскости наружу.
Угол развала у мостов «Спайсер» составляет a = 1� – 30'. Развал колёс оказывает влияние на износ шин. При развале до 2� износ будет не очень большим. При эксплуатации автомобиля за счёт износа шкворней, вкладышей и усталостного износа балки моста положительный развал постепенно уменьшается до нуля, а затем отклонение колёс переходит в сторону отрицательного развала, что ухудшает поворачиваемость колёс.
В результате наклона колёс при развале возникают силы, стремящиеся вернуть их в разные стороны при движении. Появляется поперечное проскальзывание колёс, что способствует износу шин и затрудняет управление автомобилем. Для устранения вредных последствий развала колёса устанавливают со схождением. При этом расстояние между ободами колёс на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.
Продольный наклон шкворня (КАСТОР) предназначен для стабилизации управляемых колёс в среднем положении, но его действие заметно только на больших скоростях движения при значительных центробежных силах. Измерителями стабилизации колёс при выходе автомобиля из поворота служат стабилизирующий момент и угловая скорость поворота колеса при возвращении его в нейтральное положение.
Техническое обслуживание моста Спайсер
Обслуживание моста «Спайсер» сводится к поддержанию уровня масла в картере и периодической его замене, контролю за состоянием всех уплотнений и креплений моста и своевременному устранению возникающих осевых зазоров в подшипниках шестерни и дифференциала.
Подробно операции обслуживания и ремонта мостов «Спайсер» изложены в Руководстве по техническому обслуживанию и ремонту автомобиля УАЗПатриот ИР-05808600.050-2005. Издание третье. 2007г.
