Как убрать шум косозубой раздаточной коробки УАЗ
Предлагаю еще один способ доработки раздатки (РК). Двигатель откапиталил, и, раз уж РК с КПП сняты, решил переделать ее (РК) в «бесшумную».
Хотел вначале сточить зубья шестерни включения переднего моста (ПМ), но смущало то, что стачивать, судя по замерам, надо почти половину ширины зубьев. А я, например, езжу на охоту, тяжелое бездорожье в лесах не редкость и уменьшенные по ширине в два раза зубья шестерни ПМ явно не добавят надежности.
Мысль о том, что шестерня ПМ может (или должна) расцепиться полностью, подсказал мне Андрей Малахов (г. Иваново), за что ему огромное спасибо. Но оказалось - не так все просто...
Что надо сделать. Размеров, мной указанных в фотографиях, советую придерживаться достаточно точно. Но все равно не исключено, что придется подгонять по месту (качество отечественного автопрома).
Естественно снять :-) и разобрать РК. Все описано в «букваре».
Срезать на промежуточном валу прилив, в который упирается (в нашем случае) шестерня включения ПМ.
В итоге получим вал промежуточный доработанный.
Сделать еще один пропил для шарика фиксатора на штоке вилки включения переднего моста (я делал «болгаркой»).
Срезать «лишний» металл на поводке включения переднего моста.

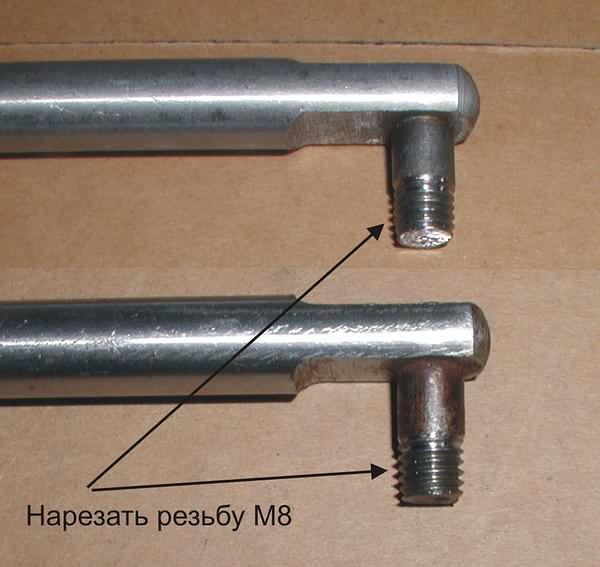

ОБЯЗАТЕЛЬНО доработать штоки включения переднего моста и включения прямой и понижающей передачи. Резьба необходима, т. к. штоки не должны вращаться вокруг оси. В нормальном механизме рычагов РК это вращение предотвращается формой поводков, а мы один уже «доработали», в результате он стал короче.
Гайки на штоках хорошенько законтрить (накеринить резьбу), предварительно подсобрав их вместе с рычагами. В результате получим доработанный механизм переключения.
Собираем все так же, по «букварю».
Чтобы было понятно что в итоге натворили:
Положение вилки переднего моста. Передок включен.
Положение вилки переднего моста. Передок выкл., промежуточный вал вращается как обычно.
Положение вилки переднего моста. Передок выкл., промежуточный вал не будет вращаться.

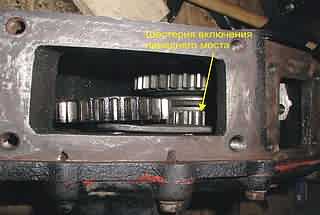

Положение шестерни включения переднего моста. Передок вкл.
Положение шестерни включения переднего моста. Передок выкл., промежуточный вал вращается как обычно.
Положение шестерни включения переднего моста. Передок выкл., промежуточный вал не будет вращаться.
Плюсы и минусы доработки косозубой раздаточной коробки
Плюсы
- Не портим шестерню включения переднего моста, что положительно сказывается на надежности. К тому же торцы зубьев этой шестерни закруглены для более «легкого» захода в зацепление с валом переднего моста.
- При желании можно отказаться (например, зимой) от доработанной схемы включения, просто установив штатный механизм рычагов РК.
- Срезать металл на промежуточном валу гораздо проще. Хотя вал закален полностью, и один резец был испорчен (отпаялся). Подача жидкости в зону резки решает проблему. Попробуйте уговорить токаря, срезать на закаленной шестерне зубья резцом :-) Их (резцов) может потребоваться некоторое количество.
- У рычага включения переднего моста стало три положения. Можно включать «передок» на скорости при должной сноровке (но не советую).
Минусы
- Способ, возможно, более сложный (больше деталей).
- Без токарных работ все равно не обойтись.
- Из инструмента неплохо бы иметь углошлифовальную машинку (болгарку).
- Масла, как мне кажется, все же стоит залить в РК и КПП больше (чтобы доставало до шестерни вала привода заднего моста).
P. S. Огромное спасибо друзьям и коллегам за оказанную помощь в неоднократном перекатывания УАЗика из гаража в гараж, да еще и в горку.
