Изготовление панели приборов для УАЗ-3741 Буханка


Глядя на свою "Буханочку", 2003 г. выпуска, часто задаюсь вопросом. Почему за почти 40-к лет выпуска этой машины, в ней не было почти ни каких изменений в сторону комфорта? Но ответ созрел только такой! Эта машина для энтузиастов, которые переделывают ее для своих целей! Я в основном использую машину для поездок по своим работам, перевозок оборудования в черте города и поездок на дачу (в основном для этих целей она и покупалась). Хотя по настоящему за руль машины я сел только осенью 2003 г. Я решил кое-что улучшить.

Началось все со стандартного, я поставил мягкое сиденье в салон для своего капитана (тестя), в кабине они уже стояли. Затем в кабину купил полочку для документов, так как они, брошенные на капот, мнутся в результате воздействий малолетней дочурки. Но это все мне показалась слишком дорого. Тогда остальные усовершенствования я решил попробовать сделать сам, забегая в вперед, скажу, что по стоимости выходит даже дороже :(. Единственный и большой плюс, в том, что сделанное своими руками сделано почти, так как задумывалось и котируется выше.

И так. Я загорелся идеей переделать панель приборов и изменить управление электрооборудованием авто. Про первую и вторую попытку могу сказать только то, что они были неудачными. Поискал в и-нете и нашел два замечательных сайта, один посвящен УАЗ-ам, а другой чисто "буханкам" и "головастикам". Но, к сожалению подходящих идей не нашел.

В концепцию создания панели для буханки входило:

  • первое, ее создание не должно мешать работе (т.е. в любой момент я должен был иметь возможность прекратить работу и ехать);
  • второе, панель должна быть демонтируемой и ни одной стружки метала не должно быть снято (так как возможно все придется ставить обратно);
  • третье она должна нести дополнительный комфорт и функциональность.

Благодаря предыдущим попыткам в качестве материала для создания формы был выбран "Пенофлекс". Так как он высыхает за ночь, после чего его легко можно снять.
Щиток приборов был взят от ГАЗели старого образца (большинство датчиков с теми же характеристиками, прямоугольная форма позволяет проще обрабатывать панель).

В функциональность первого модуля панели были добавлены стандартные опции (обдув бокового стекла, козырек над щитком приборов, улучшенная видимость приборов).

Приобретя и поставив щиток приборов на имеющуюся панель, обрадовался тому, что действительно она смотрится там как недостающее звено. Для более гармоничного расположения сдвинул ее правее центра симметрии от оси рулевой колонки (2-3 см).

Предварительно постелив клеенку, зачехлив щиток в кулек, залил аккуратно это дело "пенофлексом". Так без всяких (бесполезных) измерений линейкой удалось получить более-менее точный анатомический слепок имеющейся панели.

Сняв все это утром, еще раз обрадовался тому, что даже в таком виде это выглядит забавно. Аккуратно выковырял щиток приборов продолжил ваять "пенофлексом". Для тех кто будет делать нечто подобное, - "пенофлекс" имеет свойство увеличиваться в объеме в 3-5 раз, но если через 15 мин, после нанесения его на поверхность, вы вернете руками (в полиэтиленовых перчатках) ему исходную форму, то он таким (почти таким) и останется. В этом случае воздушные полости внутри будут гораздо меньше, что придаст ей дополнительную прочность.

После формирования необходимого объема я предал конечную форму с помощью ножа и шкурки. Этот процесс сопрягался с постоянными ликвидациями больших пузырей, путем их заполнения пеной (но можно этого было и не делать). Так как после обработки вся поверхность покрыта маленькими и большими полостями их я решил заделать тем же "пенофлексом", нанеся и прижимая его плотно к поверхности (формируя окончательный вид). Не забывая оставлять припуск для дальнейшей оклейки (1,5 мм.).

Постоянные примерки убеждали меня, что я на правильном пути.
Затем раздобыл стекло ткань и купил эпокситки. После оклейки в два слоя, а кое-где и в три слоя (чтобы ликвидировать зазоры), все снова обработал шкуркой. Далее зашпаклевал авто шпаклевкой (только лицевые поверхности).

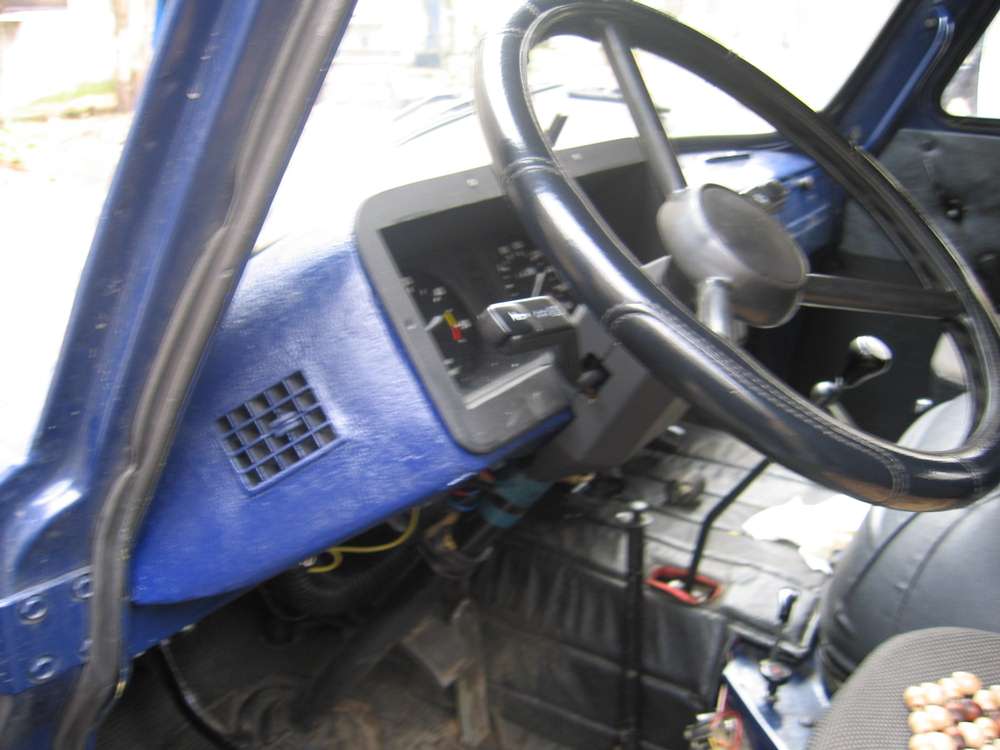

Для формирования текстуры использовал антигравий (он быстро сохнет и при нанесении разными способами дает разную текстуру). Затем это дело покрасил в цвет машины (дело вкуса и чувства гармонии). Вставку, закрывающую края щитка и прижимающую щиток к панели склеил из оргстекла. Щиток пришлось перебирать, так как характеристики и резьбовое соединение с тросиком у него другие. Оказалось, что внутренний корпус у родного и ГАЗовского спидометров одинаковые за исключением резьбы (УРА! не надо ни каких редукторов). Откалибровав спидометр УАЗа с циферблатом щитка ГАЗели собрал и поставил панель на место.

Но на этом все не закончилось. Оказалось что прибор уровня топлива тоже имеет другие характеристики. Из этой ситуации выход простой, в бак был установлен ГАЗелевский датчик (штангу датчика пришлось сжать).
