Принципы маркировки свечей зажигания Champion
Логотип компании Champion
Мануал по свечам зажинаиия Champion
Подробная расшифровка: R C 7 YCC 4
R - вспомогательные элементы свечи
Индуктивный подавитель.
Сопротивление.
Вспомогательный зазор.
C - характеристика резьбовой части свечи
Расшифровка свечей зажигания Champion (все размеры указаны в миллиметрах)
7 - калильное число
(характеризует рабочую температуру свечи).
"Холодная" свеча для двигателей с высокой компрессией и высокопроизводительных двигателей. Свечи быстро рассеивают тепло для предотвращения самовозгорания.
"Горячая" свеча для низкопроизводительных двигателей. Удерживает больше тепла, позволяет избегать нагара и помогает холодному запуску двигателя.
Примеры использования свечей с разными калильными числами:
YCC - конфигурация и тип электрода
(Cu - медный сердечник, Pt - платиновое покрытие, если не указано - стандартный электрод)

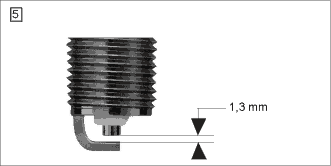

4 - зазор между электродами
(все размеры даны в мм; None - без маркировки)
Таблица соответствия старой маркировки свечей новой
| СТАРЫЙ НОМЕР | НОВЫЙ НОМЕР | СТАРЫЙ НОМЕР | НОВЫЙ НОМЕР | СТАРЫЙ НОМЕР | НОВЫЙ НОМЕР |
| A506R | A50R | C501R | C55R | N86G | QC59 |
| A504R | A51R | C502R | C57R | N87G | C61 |
| A52R | A53R | C503R | C59R | N57 | QC57 |
| A54R | A55R | C59C | QC59C | N60 | QC59C |
| A56R | A57R | C59YC | QC59YC | N60Y | QC59YC |
| A55G | A55C | C61YC | QC61YC | N63Y | C63YC |
| A57G | A57C | G55 | G55C | N52R | C53R |
| A59G | A59C | G58 | G57C | N54R | C55R |
| A505V | A53V | G61 | G59C | N57R | C57R |
| A506V | A55V | G507R | G51R | N60R | C59R |
| BN516 | S53C | G508R | G51R/G53R | QN508V | QN53VS |
| BN57 | S57C | G54R | G55R | C57 | QC57 |
| BN60 | S59C | G56R | G57R | C57C | QC57C |
| BN60Y | S59YC | N80 | C53 | C59 | QC59 |
| BL55 | V55C | N86 | QC59 | C59C | QC59C |
| BL57 | V57C | N87 | C61 | C59YC | QC59YC |
| BL60 | V59C | N80G | C53 | C61YC | QC61YC |
| C501V | C53VC | N82G | C55 | ||
| C502V | C53VC | N84G | QC57 |
Новые номера
| QC57 | QC59 | QC59YC |
| QC57C | QC59C | QC61YC |
Номера снятые с производства
| C57 | C59 | C59YC |
| C57C | C59C | C61YC |
Распределение спортивных свечей Champion по тепловому диапазону
‘A’ type: 0.750" Reach 12 mm thread 11/16"
‘V’ type: hex Conical seat 14 mm thread 5/8" hex
‘G’ type: 0.750" Reach 10 mm thread 5/8" hex
| COLD | REGULAR | RETRACTED | SURFACE | REGULAR | REGULAR | RETRACTED | FINE WIRE | SURFACE | COLD |
|---|---|---|---|---|---|---|---|---|---|
| HOT | HOT | ||||||||
| -69- | -69- | ||||||||
| -67- | -67- | ||||||||
| -65- | -65- | ||||||||
| -63- | G63 | -63- | |||||||
| -61- | -61- | ||||||||
| -59- | A59C | V59C | G59C | -59- | |||||
| -57- | A57C | A57R | V57C | G57C | G57R | -57- | |||
| -55- | A55C | A55R | A55V | V55C | G55C | G55R | -55- | ||
| -53- | A53C | A53R | A53V | G53C | G53R | G54V | -53- | ||
| -51- | A51R | G51R | G52V | -51- | |||||
| -50- | A50R | -50- |
‘F’ type: 0.460" Reach Conical seat 18 mm thread 13/16"
‘C’type: 0.750" Reach 14 mm thread 5/8"
‘S’ type: hex 0.708" Reach 14 mm thread 5/8" hex
| COLD | PROJECTED | REGULAR | PROJECTED | RETRACTED | FINE WIRE | SURFACE | REGULAR | PROJECTED | COLD |
|---|---|---|---|---|---|---|---|---|---|
| HOT | HOT | ||||||||
| -69- | -69- | ||||||||
| -67- | -67- | ||||||||
| -65- | F7YCC | -65- | |||||||
| -63- | C63C | C63YC | S67CC | -63- | |||||
| -61- | C61C | Q/R/C61YC | C61 | -61- | |||||
| -59- | Q/R/C59C | C59YC | C59R | Q/C59 | S59C | S59YC | -59- | ||
| -57- | Q/C57C | C57YC | C57R | Q/C57 | C57VC | S57C | S57YC | -57- | |
| -55- | C55C | C55R | C55 | S55C | -55- | ||||
| -53- | C53C | C53R | C53 | C53VC | S53C | -53- | |||
| -51- | -51- | ||||||||
| -50- | -50- |
